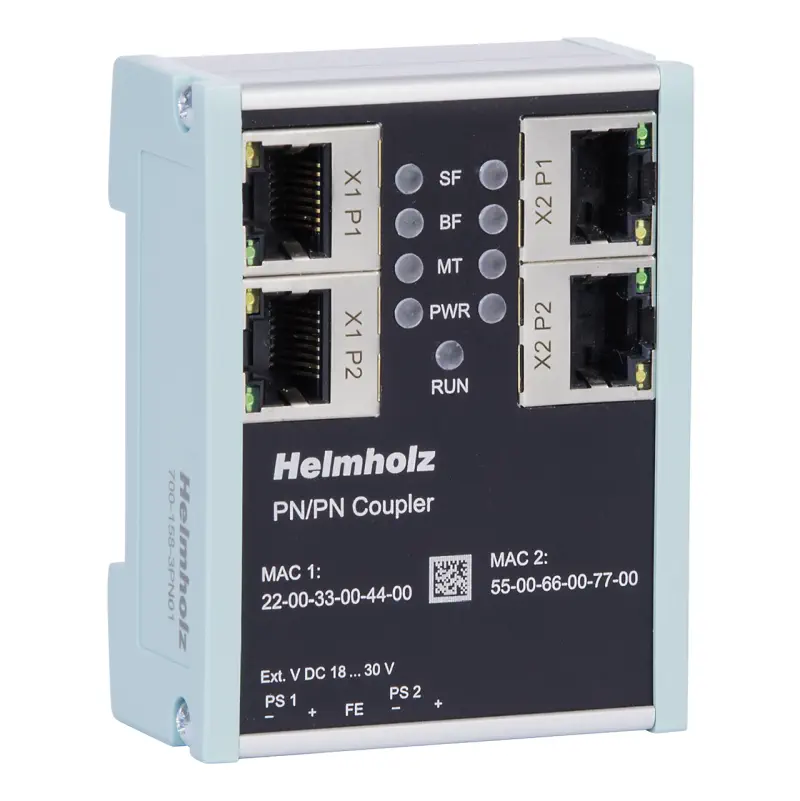

Acoplador PN-PN – Helmholz

Con el acoplador PN/PN de Helmholz es posible una conexión sencilla y sin complicaciones de dos redes PROFINET separadas.
SKU: 700-158-3PN02 Categorías: , , , Etiqueta:
Consultar el producto

Acoplador PROFINET – PROFINET la solución sencilla para conectar dos redes PROFINET.



Con el acoplador PN/PN se puede conectar de forma sencilla y sin complicaciones dos redes PROFINET separadas. El acoplador PN/PN permite la transmisión de datos entre dos controladores PROFINET. En ambos lados de la red PROFINET hay un dispositivo PROFINET E/S. Los datos de entrada recibidos en uno de los lados de la red están disponibles como datos de salida para el otro lado de la red. La transferencia de datos E/S se realiza en vivo y lo más rápido posible sin bloques adicionales.

El tamaño máximo de los datos E/S transmitidos es de 1024 bytes. Están disponibles hasta 16 slots para módulos E/S de 1 byte y hasta 128 bytes.

Con la función «data record transfer” (transferencia de registro de datos), incluso grandes cantidades de datos con hasta 4096 bytes pueden intercambiarse entre las máquinas utilizando el principio FIFO. La transferencia de registros de datos utiliza bloques de manipulación de PLC estándar. La incorporación a la herramienta de ingeniería del PLC se hace gracias a un archivo GSDML, no es necesario un software de configuración especial.

Datos clave:

  • Diseño compacto para monteje en carril DIN.
  • Intercambio de hasta 1024 bytes de datos de E/S.
  • Transferencia de registros de datos con hasta 4096 bytes.
  • Fuente de alimentación redundante.
  • Separación galvánica de las redes.
  • Configuración solo con archivo GSDML, no se requiere software adicional.
  • Sin influencia en el lado opuesto en caso de fallo del sistema de bus.
  • Velocidad de transmisión PROFINET 100 Mbits/s.
