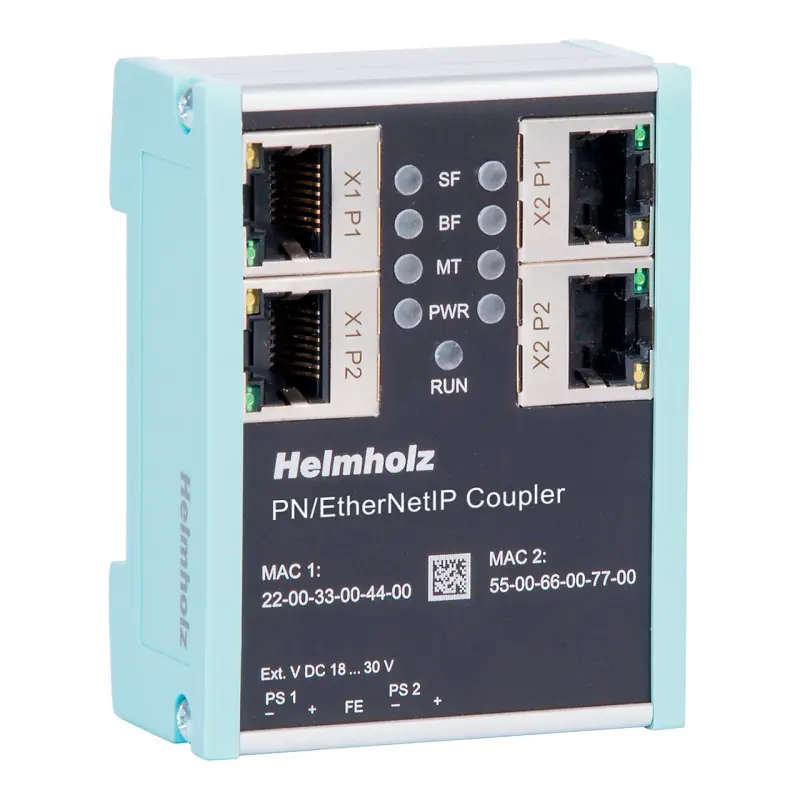

El Acoplador PROFINET – Ethernet IP sirve para realizar una conexión simple y sin complicaciones de una máquina PN a una máquina Ethernet IP.
El acoplador PN / EtherNetIP permite la transmisión de datos entre un controlador PROFINET y un PLC EtherNet/IP.
Los datos de entrada recibidos en un lado de la red se ponen a disposición del PLC como datos de salida en el otro lado de la red. El intercambio de datos de E/S se realiza en vivo y lo más rápido posible sin más bloques de manipulación.
El tamaño máximo de los datos de E/S transferibles es de 1024 bytes. Se pueden configurar hasta 3 conjuntos de entrada y 3 de salida en el lado de la red EtherNet/IP. Hay hasta 300 ranuras disponibles para módulos de E/S.
La integración en la herramienta de ingeniería del PLC se hace mediante un archivo GSDML, no es necesario software adicional. La configuración de los datos de E/S a intercambiar se realiza en la herramienta de ingeniería de Siemens. El Acoplador PN/EtherNetIP puede descargar un archivo EDS que coincida con la configuración del sitio web y utilizarlo para configurar el PLC EtherNet/IP.
- Diseño muy compacto para montaje en carril DIN.
- Alimentación redundante.
- Separación galvánica de las redes.
- Hasta 1024 bytes de entrada/salida.
- 300 ranuras configurables para datos PROFINET E/S.
- 3 conjuntos de entrada y 3 de salida.
- Configuración solo con archivo GSDML, no se necesita más software.
- Archivo EDS descargable.
- Sitio web de diagnóstico.
- MQTT Publisher en ambos lados de la red .
