Switch SPE FLEXtra SLIM no gestionado, 4 x SPE, 2 x RJ45
El Ethernet de par único SPE (Single Pair Ethernet) permite la transmisión de datos a través de Ethernet con un solo par trenzado de cables. Actualmente, se pueden alcanzar velocidades de transmisión de 10 Mbps a 1 GBit/s. La tecnología Ethernet convencional, utilizada en aplicaciones industriales, requiere dos o cuatro pares de cables. Por lo tanto, el diseño de dos hilos de los cables Ethernet de par único reduce significativamente el peso del cableado en comparación con los cables Ethernet convencionales.
El switch Helmholz «FLEXtra SLIM SPE-Switch, no gestionado, de 6 puertos» es apto para instalación en carril DIN y conecta hasta 4 dispositivos Ethernet a través de SPE con 10 Mbit y 2 dispositivos Ethernet con hasta 1000 Mbps a través de RJ45. El switch FLEXtra SLIM SPE también es compatible con redes PROFINET. Las funciones LLPD (detección de vecindad) y PTCP (sincronización horaria) se gestionan correctamente con el switch, de acuerdo con el estándar PROFINET. Por lo tanto, el switch FLEXtra SLIM SPE cumple con la clase de conformidad A de PROFINET.
Con el estándar SPE de 10 Mbit «T1L», se pueden alcanzar longitudes de cable de hasta 1000 m, 10 veces más que con Ethernet estándar. Los conectores compactos, de grado industrial y bloqueables del cableado SPE también reducen el espacio necesario para el cableado.
SPE también permite la transmisión de energía al dispositivo final a través del mismo par de cables. Con Power over Dataline (PoDL o SPoE), la energía y los datos se envían a través de un solo cable, con una salida de hasta 18 W.
Conexiones

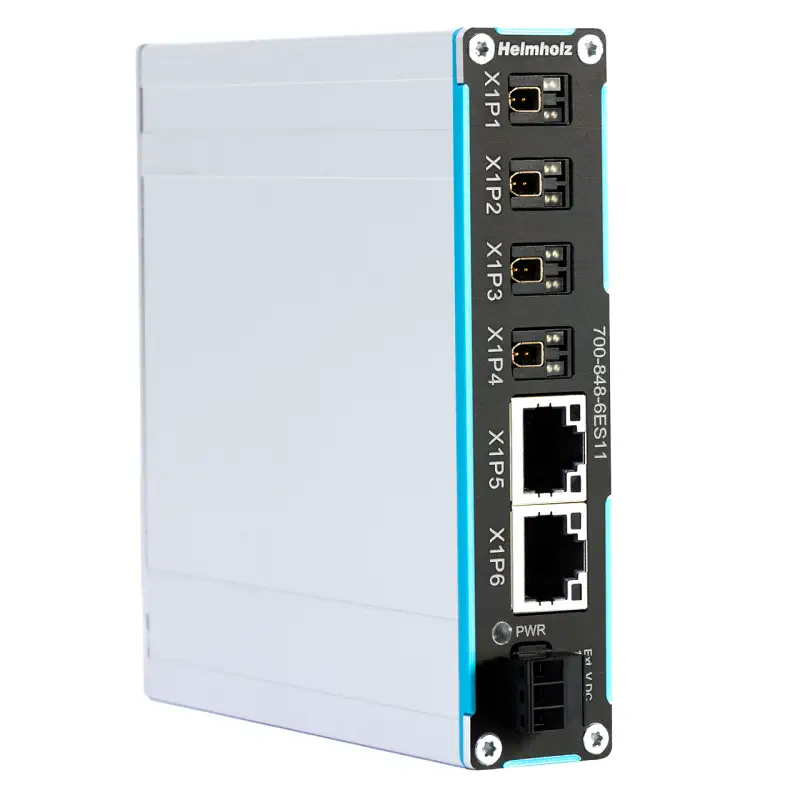

El switch Ethernet SPE FLEXtra SLIM cuenta con 4 conexiones SPE (X1 P1 – X1 P4) y 2 conexiones RJ45 (X1 P5 y X1 P6). El switch se alimenta a través de la entrada de 24 VCC «Ext. V CC 18…30 V» por el conector suministrado. La conexión (FE) es para la tierra. Conéctela correctamente al potencial de referencia.
Características:
- 4 SPE 10Base-T1L (IEEE 802.3cg), 10 MBit, hasta 1000 m de longitud de cable
- Conector SPE según IEC 63171-2 («Phoenix Contact»)
- Clase de potencia SPoE 10, 11 y 12 (SCCP); Hasta 8,4 W (24 V)
- 2 conectores RJ45 Ethernet 100Base-TX/1000Base-T, hasta 1 Gbit
- Arquitectura de almacenamiento y reenvío
- Dúplex completo/semidúplex, negociación automática
- MDI/MDI-X automático (compatible con IEEE 802.3u y autocruce)
- LLDP & PTCP Delay-Traffic blocking (para redes PROFINET)
- Confirmidd PROFINET Clase A
